Anwendung

  • Für Rohrleitungen mit dynamischen Lasten in Verbindung mit Lospunkt-Elementen geeignet
  • Passend für die Befestigung von Rohrleitungen im Schiff- und Industriebau
  • Geeignet für die Befestigung von Rohrleitungen in den Bereichen Klima, Kälte und Sanitär
  • Befestigung von Rohrleitungen im Innenbereich

Ihre Vorteile

  • Durch 2 Verschlussschrauben bessere Anpassung an größere Toleranzen beim Rohrdurchmesser
  • Schraubergerechte Verschlussschrauben mit Kreuzschlitz
  • Verschlussschrauben mit Unverlierbarkeitsscheibe gesichert
  • Stabile Ausführung mit hoher Belastbarkeit durch Sicke
Bauform
zweiteilig
Spannbereich
133 - 140 mm
eCl@ss 7.1
23-14-02-90
Produkttyp
Rohrschellen mittlerer Lastbereich
Brandschutzgeprüft
Ja
Zolltarifnummer
73269060

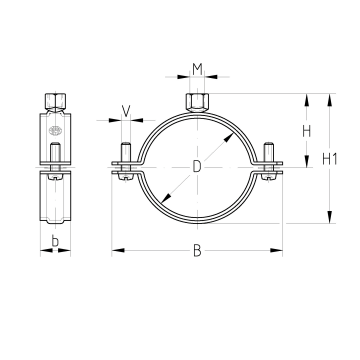

Maß b
25 mm
Maß V
M8 x 40 mm
Maß B
182 mm
Max. empfohlene Belastung
4400 N
Maß H
90 mm
RAL
Ja
Material
Stahl
Oberfläche
verzinkt
Kurzbeschreibung

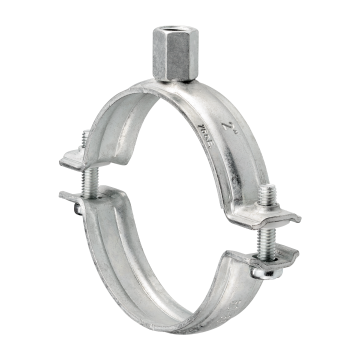

Schraubrohrschelle ohne Einlage, M8/M10, 5" (133-140 mm), verzinkt
eCl@ss 11.1
23-14-02-03
Schalldämmeinlage
ohne Einlage
Größe [Zoll]
5"
Anschlussgewinde
M8/M10
Schallreduzierung im Mittel um
16.5 dB(A)
Weitere technische Details finden Sie im Datenblatt.
