Schraubrohrschellen, schwere Ausführung

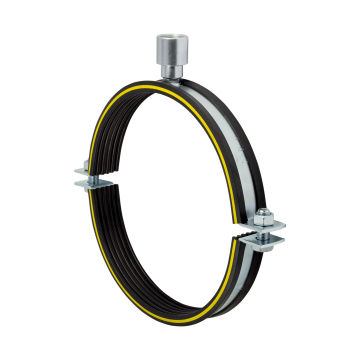

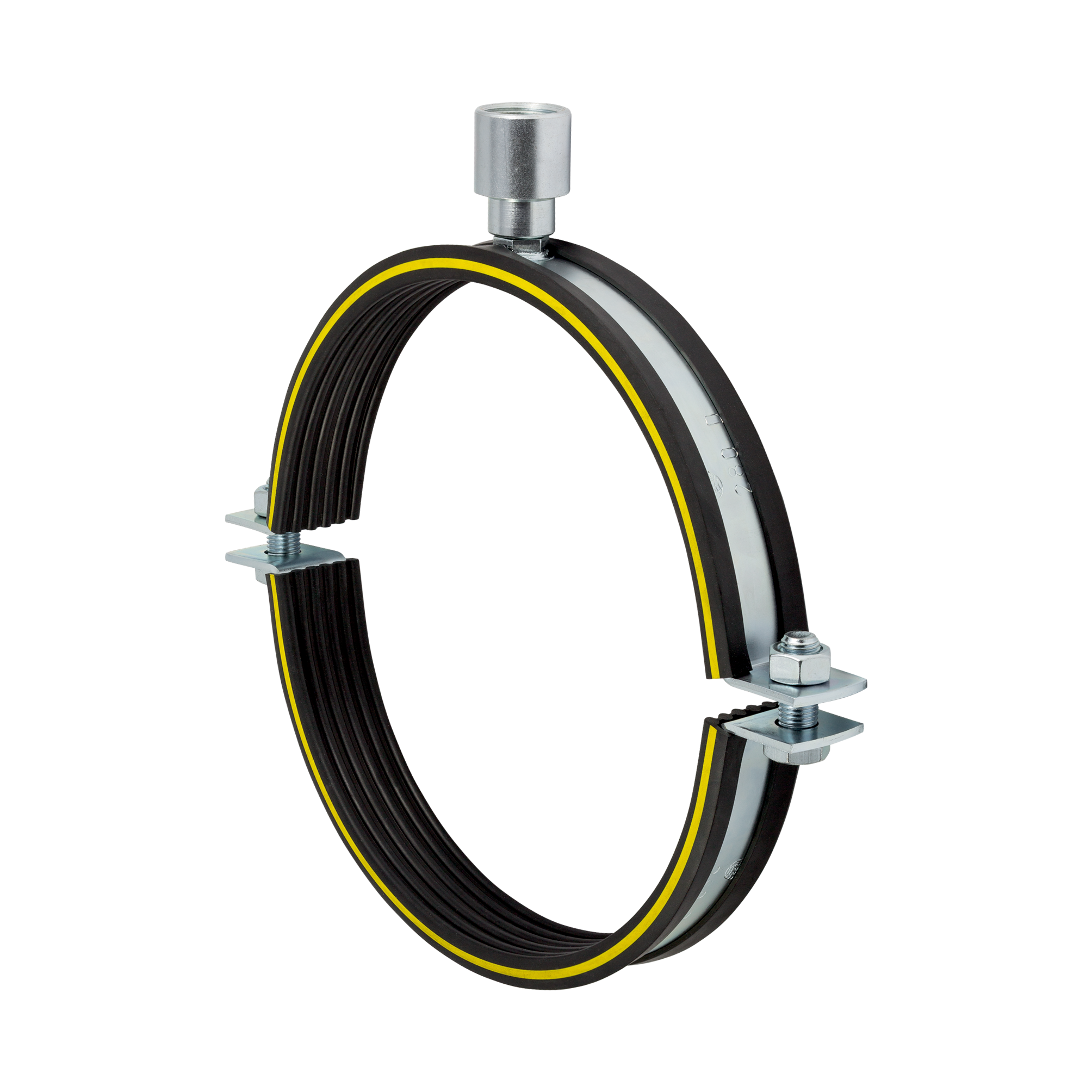

Schraubrohrschelle schwere Ausführung, DÄMMGULAST® gelb, M12/M16/1" IG, 315 mm (311-316 mm), verzinkt

Varianten als Liste anzeigen

Anschlussgewinde:

M12 M12/M16/1″ IG M12/M16/½″ AG M12/M16/½″ IG

Spannbereich:

48 - 54 mm 57 - 64 mm 72 - 80 mm 79 - 85 mm 88 - 92 mm 99 - 103 mm 108 - 118 mm 121 - 127 mm 133 - 141 mm 138 - 144 mm 159 - 168 mm 164 - 170 mm 176 - 182 mm 193 - 203 mm 208 - 212 mm 208 - 214 mm 217 - 224 mm 219 - 225 mm 222 - 228 mm 244 - 250 mm 244 - 254 mm 267 - 274 mm 267 - 277 mm 276 - 282 mm 278 - 282 mm 311 - 316 mm 313 - 318 mm 320 - 326 mm 322 - 327 mm 351 - 356 mm 353 - 360 mm 400 - 407 mm 425 - 430 mm 446 - 451 mm 453 - 458 mm 495 - 501 mm 503 - 509 mm 527 - 533 mm 555 - 561 mm 605 - 611 mm 630 - 636 mm

Auswahl zurücksetzen

Art.-Nr.: 167474

Anschlussgewinde:	M12/M16/1″ IG
Spannbereich:	311 - 316 mm

Abgabeeinheit:	1 Stück
Gewicht/ME:	2,763 kg

Anwendung

Für Rohrleitungen mit dynamischen Lasten in Verbindung mit Lospunkt-Elementen geeignet
Passend für die Befestigung von Rohrleitungen im Schiff-, Industrie- und Anlagenbau
Geeignet für die Befestigung von Rohrleitungen in den Bereichen Klima, Kälte und Sanitär
Befestigung von Rohrleitungen im Innenbereich

Ihre Vorteile

Bewährte zweiteilige Schelle mit erhöhtem Materialquerschnitt
Stärkere Verschlussschrauben und rundum verschweißte Anschlussmutter für hohe Tragkraft
Schalldämmeinlage DÄMMGULAST® mit gelbem Erkennungsstreifen: Schallpegelverbesserung im Mittel bis zu 22 dB(A)

Zolltarifnummer: 73269060
Produkttyp: Rohrschellen schwerer Lastbereich
Anschlussgewinde: M12/M16/1″ IG
Spannbereich: 311 - 316 mm
Material: Stahl
Maß B: 421 mm
Größe: 315 mm
Maß b: 50 mm
Maß s: 5 mm
Schalldämmeinlage: DÄMMGULAST® gelb
Kurzbeschreibung: Schraubrohrschelle schwere Ausführung, DÄMMGULAST® gelb, M12/M16/1" IG, 315 mm (311-316 mm), verzinkt
eCl@ss 11.1: 23-14-02-90
Bauform: zweiteilig
Maß H: 231 mm
Max. empfohlene Belastung: 11000 N
Maß V: M16
eCl@ss 7.1: 23-14-02-90
Schallreduzierung im Mittel um: 22 dB(A)
Maß b1: 57 mm
Schallschutzgeprüft: Ja

Weitere technische Details finden Sie im Datenblatt.

Schraubrohrschellen, schwere Ausführung, mit DÄMMGULAST® gelb, verzinkt

Artikelnummer	Anschlussgewinde	Spannbereich
121914	M12	48 - 54 mm
122099	M12	57 - 64 mm
122111	M12	72 - 80 mm
122534	M12	79 - 85 mm
122266	M12	88 - 92 mm
121934	M12	99 - 103 mm
122353	M12	108 - 118 mm
121998	M12	121 - 127 mm
122018	M12	133 - 141 mm
122429	M12	138 - 144 mm
122052	M12	159 - 168 mm
122473	M12	164 - 170 mm
122079	M12	176 - 182 mm
122123	M12	193 - 203 mm
122151	M12	208 - 214 mm
122167	M12	217 - 224 mm
122187	M12	222 - 228 mm
122214	M12	244 - 254 mm
122234	M12	267 - 277 mm
122250	M12	278 - 282 mm
122294	M12	313 - 318 mm
122305	M12	320 - 326 mm
122325	M12	353 - 360 mm
166476	M12/M16/½″ AG	208 - 212 mm
166477	M12/M16/½″ AG	219 - 225 mm
166478	M12/M16/½″ AG	244 - 250 mm
166479	M12/M16/½″ AG	267 - 274 mm
166480	M12/M16/½″ AG	276 - 282 mm
166481	M12/M16/½″ AG	311 - 316 mm
166482	M12/M16/½″ AG	322 - 327 mm
166483	M12/M16/½″ AG	351 - 356 mm
166484	M12/M16/½″ AG	400 - 407 mm
166485	M12/M16/½″ AG	425 - 430 mm
166486	M12/M16/½″ AG	446 - 451 mm
166487	M12/M16/½″ AG	453 - 458 mm
166488	M12/M16/½″ AG	495 - 501 mm
166489	M12/M16/½″ AG	503 - 509 mm
166490	M12/M16/½″ AG	527 - 533 mm
166491	M12/M16/½″ AG	555 - 561 mm
166492	M12/M16/½″ AG	605 - 611 mm
166493	M12/M16/½″ AG	630 - 636 mm
167429	M12/M16/½″ IG	208 - 214 mm
167430	M12/M16/½″ IG	219 - 225 mm
167431	M12/M16/½″ IG	244 - 250 mm
167432	M12/M16/½″ IG	267 - 274 mm
167433	M12/M16/½″ IG	276 - 282 mm
167434	M12/M16/½″ IG	311 - 316 mm
167435	M12/M16/½″ IG	322 - 327 mm
167436	M12/M16/½″ IG	351 - 356 mm
167437	M12/M16/½″ IG	400 - 407 mm
167438	M12/M16/½″ IG	425 - 430 mm
167439	M12/M16/½″ IG	446 - 451 mm
167440	M12/M16/½″ IG	453 - 458 mm
167441	M12/M16/½″ IG	495 - 501 mm
167442	M12/M16/½″ IG	503 - 509 mm
167443	M12/M16/½″ IG	527 - 533 mm
167444	M12/M16/½″ IG	555 - 561 mm
167445	M12/M16/½″ IG	605 - 611 mm
167446	M12/M16/½″ IG	630 - 636 mm
167469	M12/M16/1″ IG	208 - 214 mm
167470	M12/M16/1″ IG	219 - 225 mm
167471	M12/M16/1″ IG	244 - 250 mm
167472	M12/M16/1″ IG	267 - 274 mm
167473	M12/M16/1″ IG	276 - 282 mm
167474	M12/M16/1″ IG	311 - 316 mm
167475	M12/M16/1″ IG	322 - 327 mm
167476	M12/M16/1″ IG	351 - 356 mm
167477	M12/M16/1″ IG	400 - 407 mm
167478	M12/M16/1″ IG	425 - 430 mm
167479	M12/M16/1″ IG	446 - 451 mm
167480	M12/M16/1″ IG	453 - 458 mm
167481	M12/M16/1″ IG	495 - 501 mm
167482	M12/M16/1″ IG	503 - 509 mm
167483	M12/M16/1″ IG	527 - 533 mm
167484	M12/M16/1″ IG	555 - 561 mm
167485	M12/M16/1″ IG	605 - 611 mm
167486	M12/M16/1″ IG	630 - 636 mm
