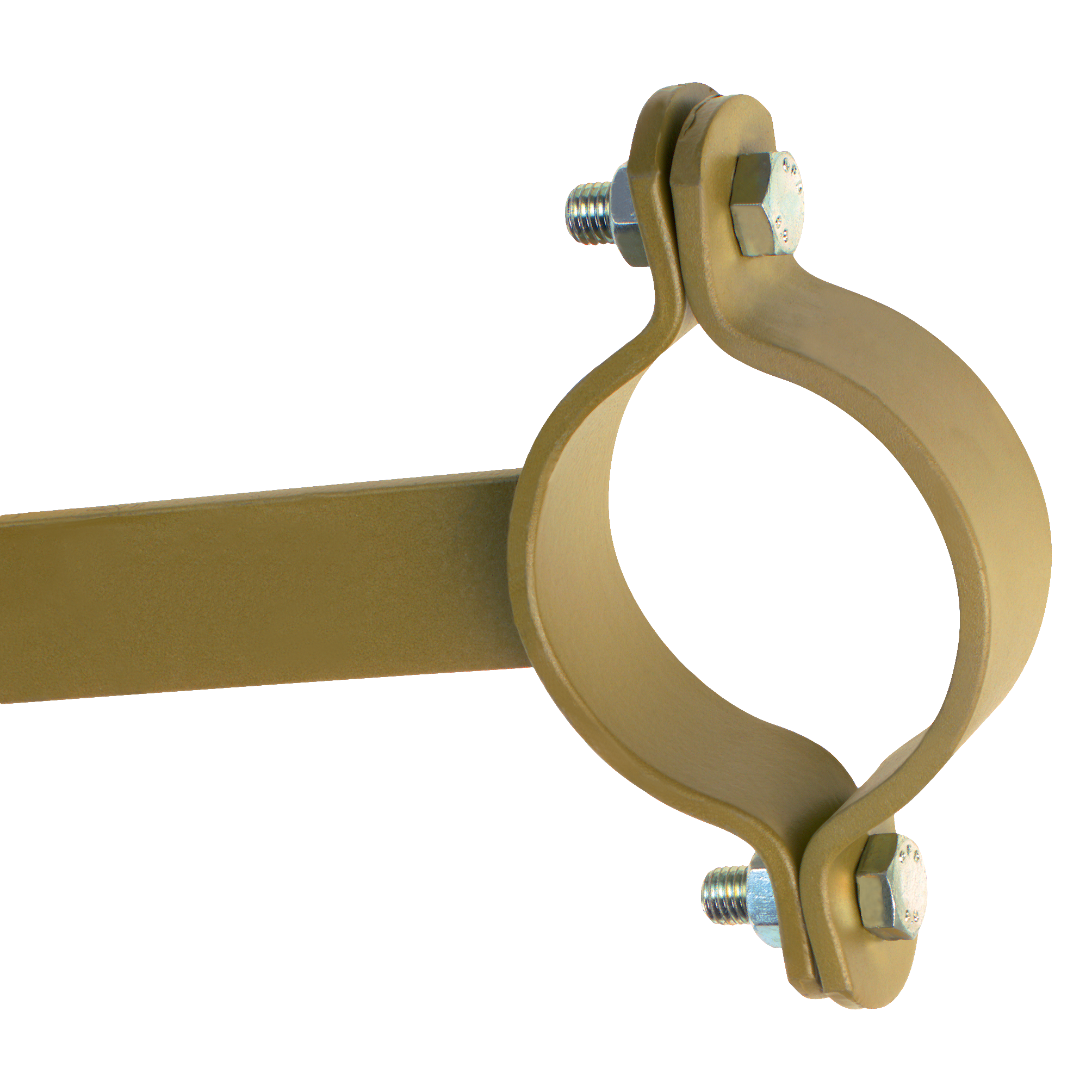

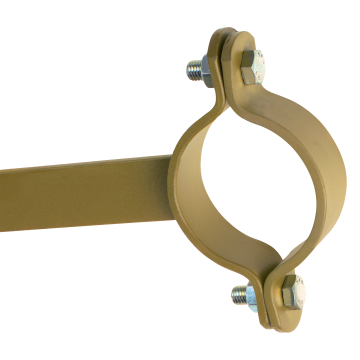

Schweißrohrhalter

Schweißrohrhalter

ohne Einlage, Werkstoff S235 JR

Varianten als Liste anzeigen

Nennweite DN:

16 18 20 25 32 40 50 70 80 100 125 150 200 250 300 350 400

Maß D:

20 mm 22 mm 25 mm 28 mm 30 mm 35 mm 38 mm 53 mm 57 mm 73 mm 76 mm 102 mm 133 mm 159 mm 267 mm 273 mm 368 mm 419 mm 42.4 mm 44.5 mm 48.3 mm 60.3 mm 88.9 mm 114.3 mm 139.7 mm 168.3 mm 219.1 mm 323.9 mm 355.6 mm 406.4 mm

Wählen Sie einzelne Varianten für weitere Informationen, Bilder und Dokumente.

Anwendung

Für Rohrbefestigungen ohne Schalldämmanforderungen
Standardausführung geprimert zum direkten Anschweißen an die Struktur des Schiffes

Ihre Vorteile

Stabile Ausführung mit hoher Belastbarkeit
Hochwertiger zwei Komponenten Primer entsprechend den Vorgaben der Klassifizierungsgesellschaften
Auf Anfrage in weiteren Werkstoff- und Oberflächenausführungen lieferbar

Produkttyp: Zubehör Rohrschellen
eCl@ss 11.1: 23-14-02-90

Weitere technische Details finden Sie im Datenblatt.

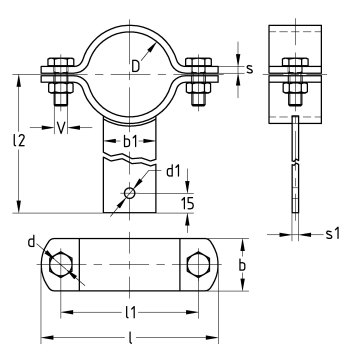

Schweißrohrhalter, ohne Einlage, Werkstoff S235 JR

	Artikelnummer	Nennweite DN	Maß D
	122464	16	20 mm
	122472	18	22 mm
	122477	20	25 mm
	122489	25	28 mm
	122493	25	30 mm
	122501	32	35 mm
	122513	32	38 mm
	122525	32	42.4 mm
	122529	40	44.5 mm
	122533	40	48.3 mm
	122541	50	57 mm
	122537	50	53 mm
	122545	50	60.3 mm
	122549	70	73 mm
	122553	70	76 mm
	122557	80	88.9 mm
	122436	100	102 mm
	122444	100	114.3 mm
	122448	125	133 mm
	122452	125	139.7 mm
	122456	150	159 mm
	122460	150	168.3 mm
	122468	200	219.1 mm
	122481	250	267 mm
	122485	250	273 mm
	122497	300	323.9 mm
	122505	350	355.6 mm
	122509	350	368 mm
	122517	400	406.4 mm
	122521	400	419 mm
